1.总体思想

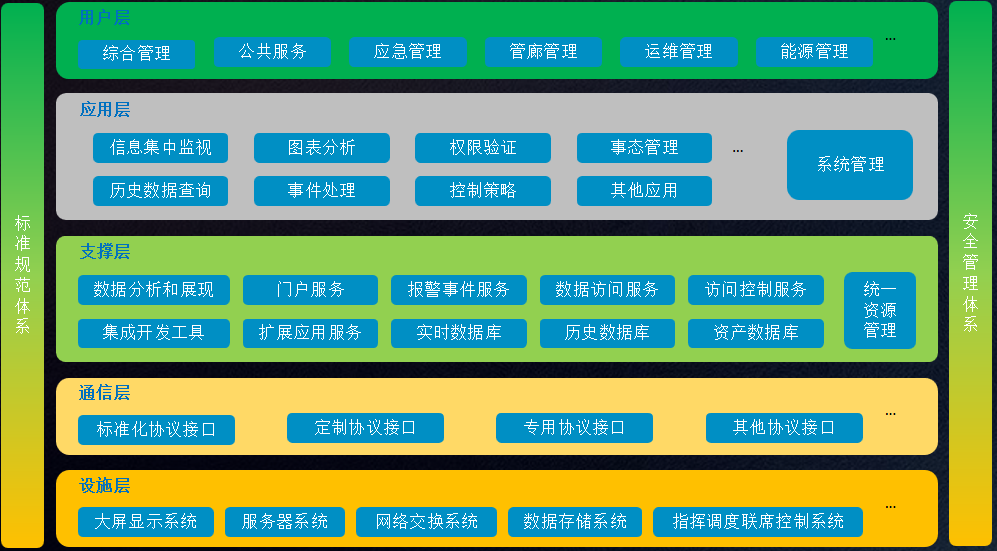

综合管廊环境与设备监控系统是按照《城市综合管廊工程技术规范》（GB50838-2015）中综合管廊监控与报警系统的要求，在地下综合管廊环境布设各种传感器和多通道数据采集单元，实现对综合管廊环境中有毒有害气体浓度、可燃气体浓度、环境温湿度、集水坑水位等数据进行实时在线采集，通过多通道数据采集单元进行在线监测、预警、上传至统一管理平台，通过多通道区域控制单元实现对现场排风机、水泵、电气设备等进行就地自动、就地手动或远程控制。 综合管廊管理平台总体设计以云计算技术为基本技术路线，以BIM技术的综合应用为基本思想，根据业务内容和服务对象的不同，在云平台上建立集团内部、外部的应用服务。 其中BIM+GIS的技术应用将实现城市轨道项目管理信息化及协同工作为目标，以BIM模型的构建、扩展、展示、交换等BIM服务为核心，实现城市轨道项目在各阶段应用BIM信息进行项目集成管理、实时监控和对外服务的功能要求，为建设项目的管理提供全生命周期的数据支撑和辅助决策。

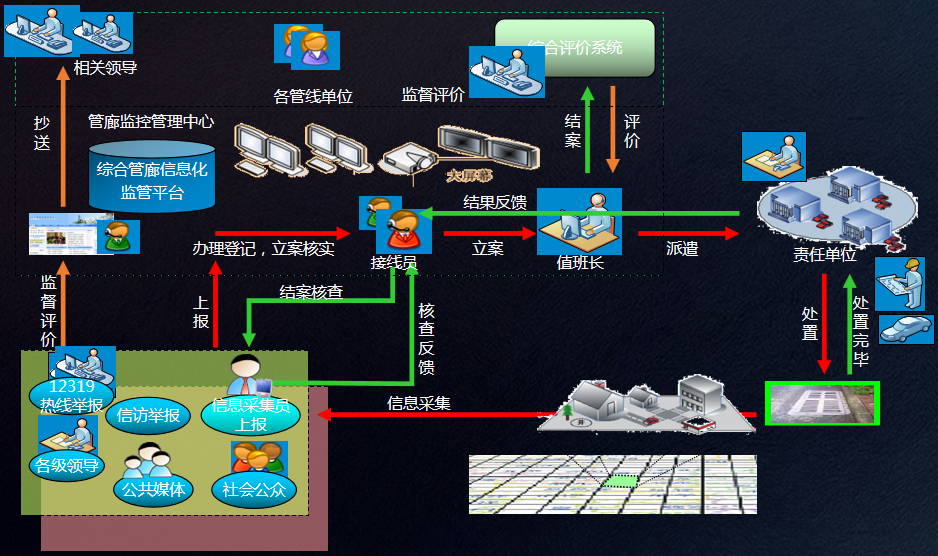

综合管廊监控系统由环境与设备监控系统、安全防范系统、通信系统、预警与报警系统、地理信息系统和统一管理信息平台六部分组成 现场人员基于BIM移动巡检子系统，可以对施工过程巡检，问题的上报，现场进度追踪，质量安全追踪，资料采集上传。可以进行施工过程模拟，施工技术交底，进度动态管理，成本动态管理。支持业主决策分析，统计分析，和实时的现场控制。

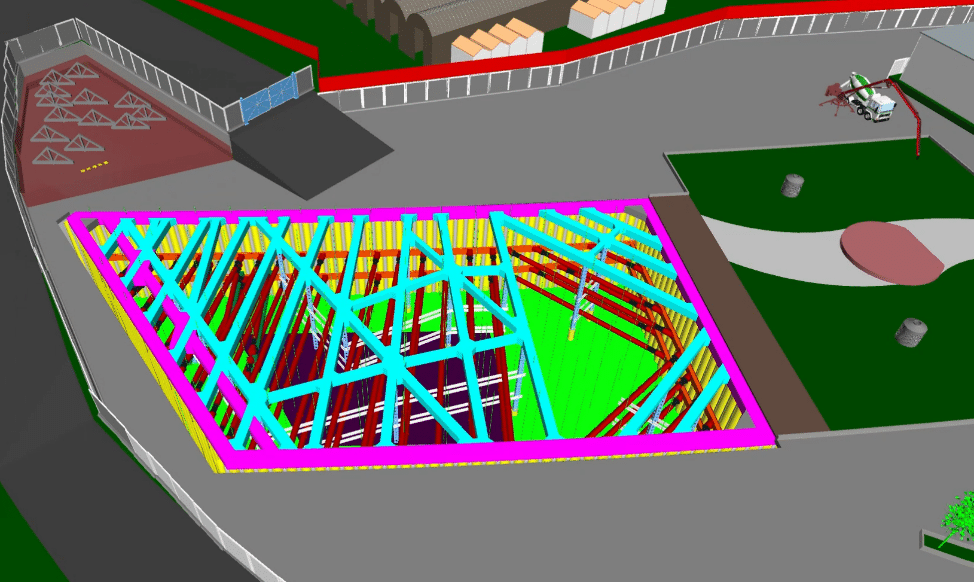

4.1 无缝对接三维BIM设计数据 支持BIM属性和施工属性信息管理 支持BIM构件自定义目录结构管理 支持目录查询/模糊查询 支持安全/质量/进度信息与构件的关联查询

4.2 综合管廊采用二三维一体化的设计方式，平面视图管廊表现为二维方式，转换视角，管线表现为三维方式，可以直观查看管廊内部入廊管线的分布情况、管廊各出口的位置和安装在管廊内部附属设施的位置。同时反映综合管廊本体与周围地形、地物、建构筑物的关系。该系统参照CAD三视图的展示方式，通过主视角度查看管线在管廊内部的空间分布情况，通过侧剖面观察管廊内各里程的实际情况。

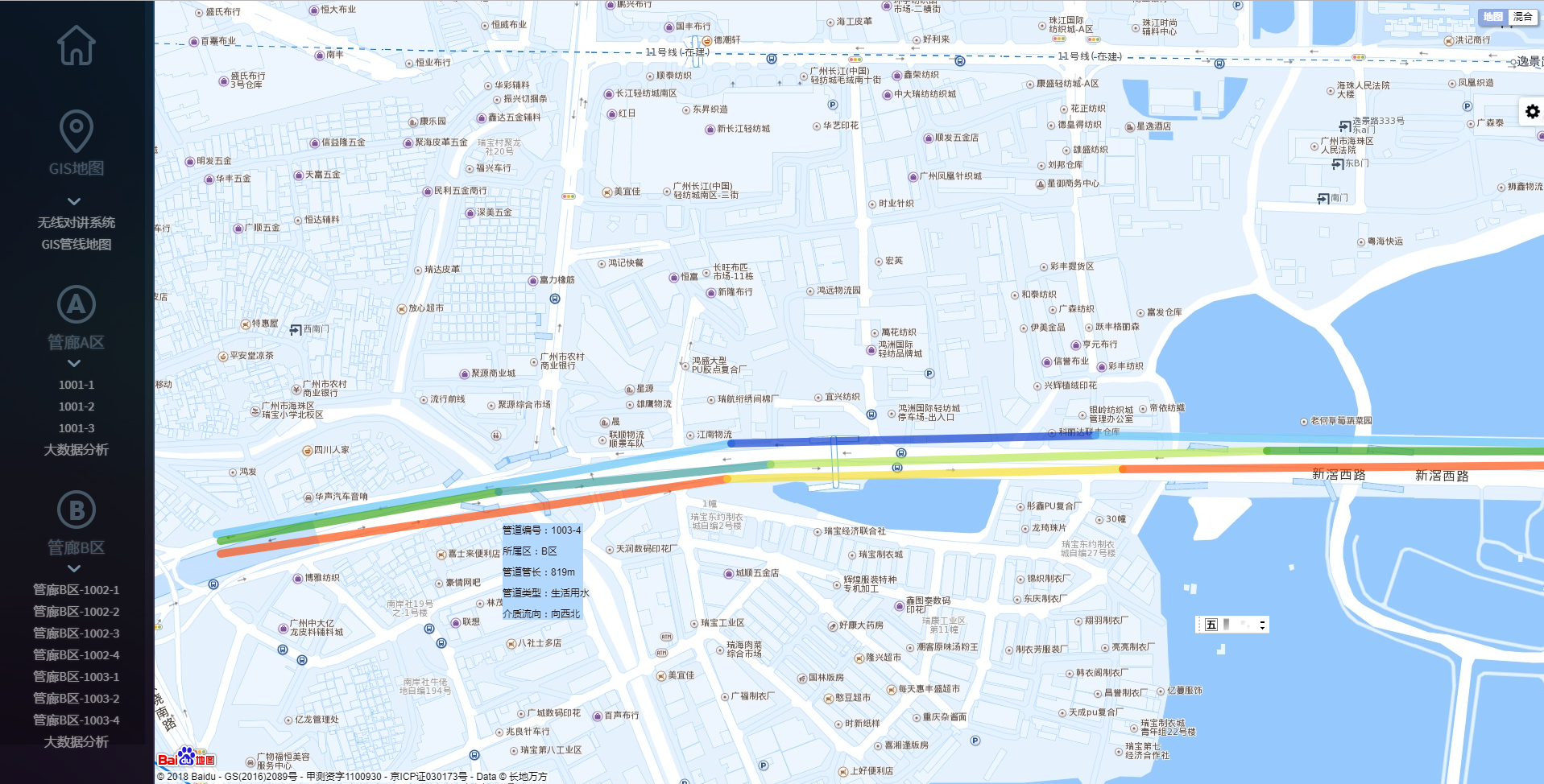

4.3 GIS管理综合展示。系统建立基于物联网的“管、控、营”一体化的智能管控系统，从数据采集、通信网络、系统架构、智能联动和综合数据服务等方面的设计，解决了管廊监控与报警建设中存在着内部干扰性强、使用单位多及协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提升了管廊基础设施、环境和设备的恢复效率，进而实现了监控中心应用“五大系统，一个平台，一根光纤，一组基站”即能对管廊内部设备的远程管理与联动控制。

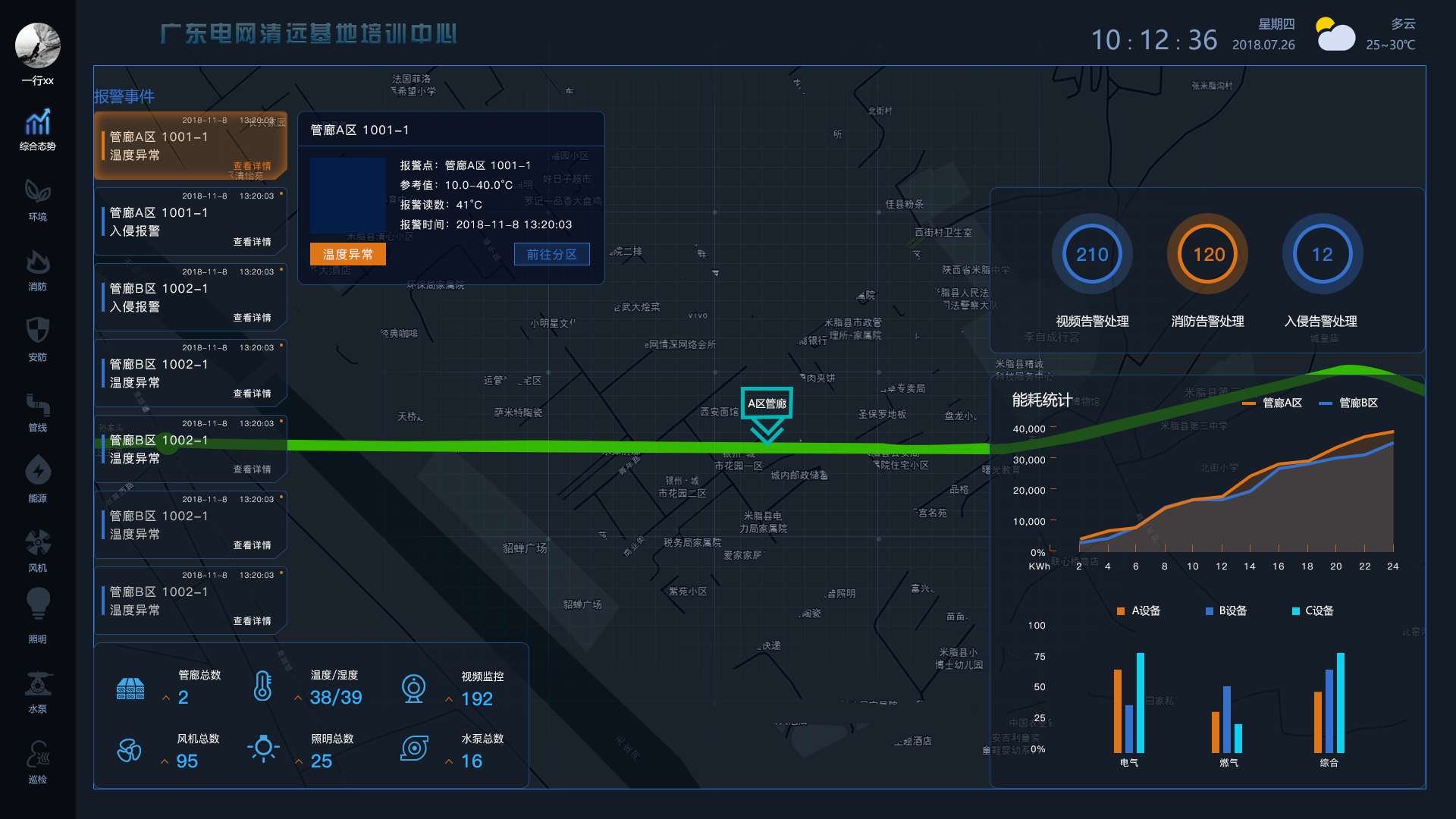

4.4 传统的巡检主要是通过人工方式，综合运用感官以及一些配套的检测仪器对管廊内的情况和设备进行以简单定性判断，该方式存在劳动强度大、检测质量分散、主观因素多等缺陷。该系统主要是通过安装了全景摄像头和其他传感设备（温湿度、气体、红外等）的多功能巡检车，每天定时对管道内部进行巡检，值班人员对巡检数据进行查看，发现问题第一时间到现场确认。通过360全景内景图实现真实、全面、直观的用户体验。

4.5 1.燃气管线：安装在燃气管线接口、阀门处的甲烷监测设备，监测燃气管线的泄漏情况，并通过定位技术，实现燃气泄漏的快速发现和处置。对事故的易发点系统做重点提示，提醒值班人员关注。 2.供电电缆：通过电缆线监测系统实现缆线状态的监测和能量的监控。防治缆线过热起火和偷漏电事故的发生。 3.供水管线：利用漏损监测仪，流量计、压力计实时监测供水管线运行状态，能够快速发现漏损点，避免能源浪费。通过管线的流量和压力监测数据，联动供水泵站，避免产生水锤效应造成供水管线损坏。 4.污水管线：通过对污水管各点液位的监测，防治污水管的堵塞。 5.热力管线：利用压力计实时监测热力管线运行状态，联动供热泵。防治压力过大对管线造成的损害。

4.6 资产管理： 综合管廊内部管线属性复杂、重要节点数量多、投资、建设、运营主体不同给后续的管理带来了很大个麻烦。通过建立管线资产管理系统，实现对综合管廊入廊管线的数量、种类、权属单位、建设单位、管理单位信息管理。明确各方职责，提高经济管理效率。通过绑定在管线上的RFID电子标签，实现关键节点路由信息和属性信息（管径、管材、用途、传输介绍种类、压力、流向、铺设时间、施工单位、权属单位）的全面掌握。在这些数据的基础上，实现对入廊管线的透明管理。

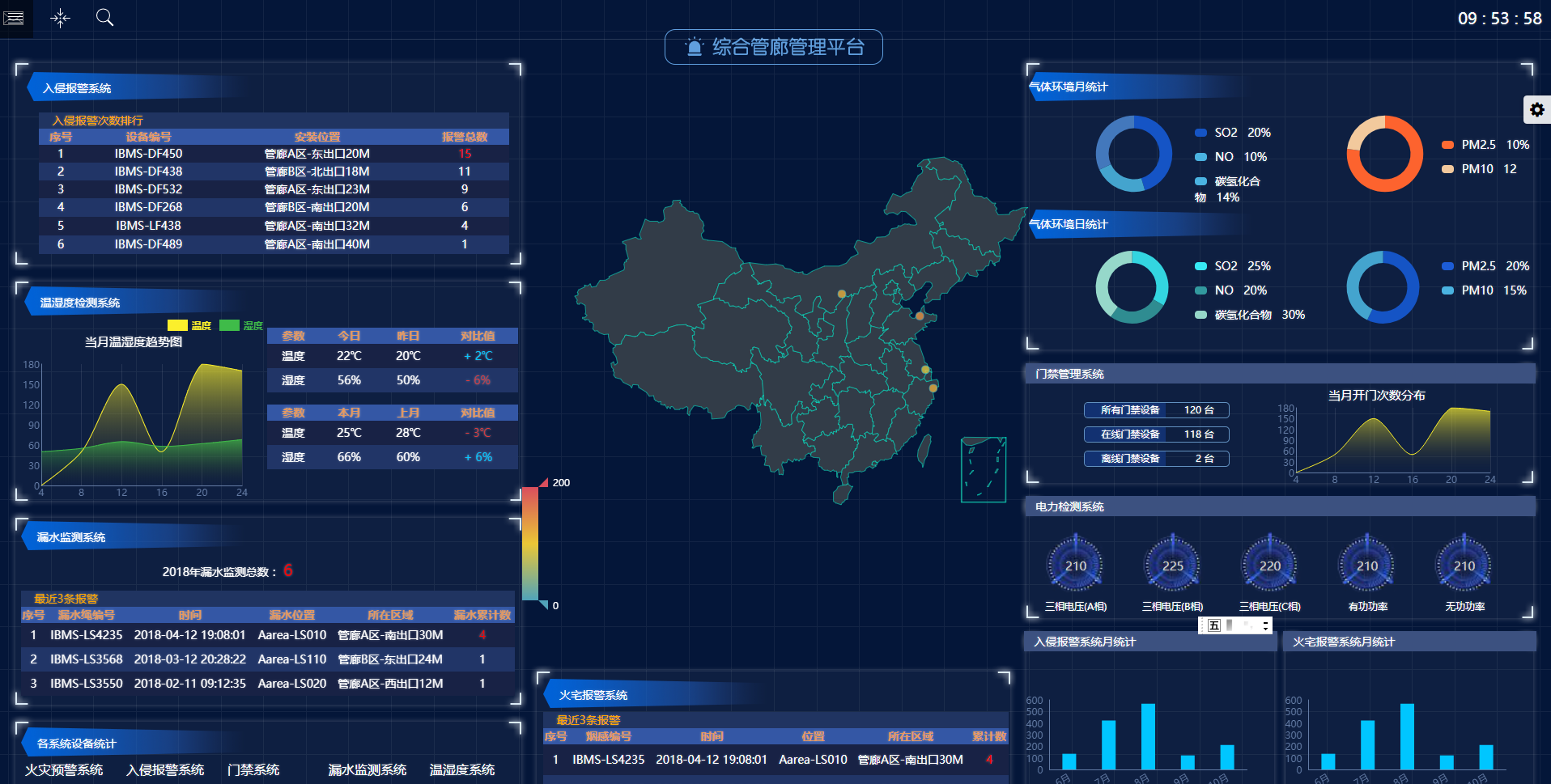

4.7 监测告警： 实现对综合管廊环境温湿度监测、告警。 实现对综合管廊环境中有毒气体、可燃气体监测、氧气浓度监测、告警。 实现对综合管廊环境中集水坑液位监测、告警。 实现对综合管廊内其他系统报警信号采集、监测、告警。 联动控制 实现对综合管廊内排风机启停控制、联动控制。 实现对综合管廊内潜水泵启停控制、联动控制。 实现对综合管廊内照明配电进行开关控制。 实现对综合管廊内其他系统报警控制信号采集监控。 一体化监控 智慧物联、资产管理、智能巡检、应急管理等运行监控模块。 提供集约化、跨机构的信息管理平台，整合BIM+3S图形化、网络化应用，实现信息资源共享和集约化协同管理。

4.8 决策分析： 1、建立城市综合管廊实时在线监控：实现城市地下管廊管理的制度化、规范化。 2、提供各管线单位工作与管理效率：替代传统的人为巡检，让前端数据实现自动化、信息化替代传统的不可控因素。保证问题实时发现，自动上传、及时处理，自动分析。 3、扩大收益人群确保市民安全生活：覆盖大范围收益人群，确保地下设施正常，提供市民生活水平与质量。 4、确保地下管网正常运行建立完善的管理制度：通过信息化平台建设，实现一张图统一管理。通过前端数据监测、远程报警、自动处理等保证管线正常运行。通过监控数据、报警数据、巡检维护数据制度完善的管理制度与规范。

4.6 物联网与硬件集成：设置了统一的API接口，可支持各类物联网设备快速集成，现场各种监测设备与BIM模型进行对应后；点击单个构件即可调取查看后台实时检测状态和数据; 所有数据可集成成数据分析图直接展示。通过设置警戒阙值，自动通过手机、邮件进行报警，确保现场安全。
